Abgaswärmetauscher

Beitrag in der MDR Sendung "Einfach Genial":


Energieeinsparung durch Wärmegewinn aus der Abgastemperatur

universell einsetzbar für alle Heizkessel:

• atmosphärische Brenner
• Gebläsebrenner
• Gas
• Öl
• Feststoffkessel
• Kamine

Der von unserer Firma entwickelte Abgas-Wärmetauscher dient der Energieeinsparung durch Wärmegewinn aus der Abgastemperatur.

Vorteile:

·    Senkt Energie- & Betriebskosten

·    Reduziert CO2 Ausstoß

·    Einfache Reinigung

·    Schont die Umwelt

·    Geringer Wartungsaufwand

·    Kundenspezifische Gehäuse

·    Schnelle Amortisation Ihrer Investition

Wir übernehmen für Sie:

·    die Planung

·    die Projektentwicklung

·    die Montage

·    sowie die Energieertragsanalysen und die Wirtschaftlichkeitsberechnung Ihrer Anlage

Funktionsweise

Durch den Einsatz eines Abgas-Wärmetauschers ist es möglich, die im Heizungsrauch befindliche Wärmeenergie für die Anhebung der Heizungsrücklauftemperatur zu nutzen. Diese kostenlose Wärmenutzung wirkt sich direkt reduzierend auf den Verbrauch aus.

In diesem Fall wird die zum Schornstein abgehende Wärme über ein Register geleitet und somit ein Teil der Wärmeenergie wieder dem Kesselwasser zugeführt.

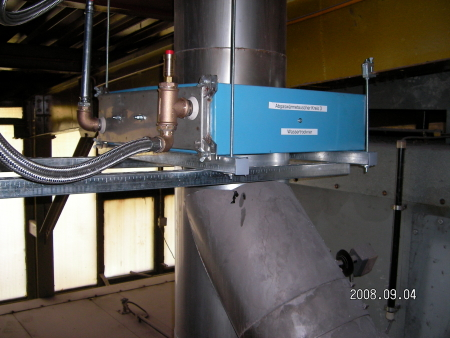

Der Abgas-Wärmetauscher wird mit Edelstahladaptern im Verbindungsstück zwischen dem Kessel und dem Schornstein installiert. Aufgrund seiner kompakten Bauweise ist eine Montage auch bei beengten Platzverhältnissen möglich. Die meisten Heizkessel können mit dem Abgas-Wärmetauscher ergänzt und somit die Brennstoffausnutzung optimiert werden.

Montage

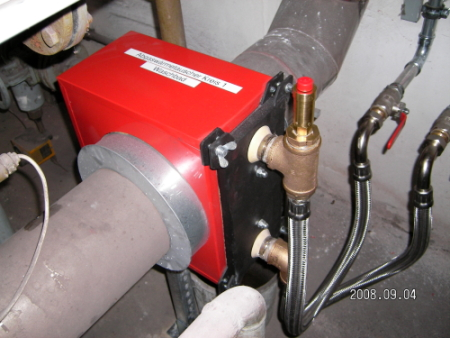

Die Montage des Wärmetauschers im Abgasrohr erfolgt mit den schon erwähnten Edelstahladaptern in Nähe des Kessels, während zur Einbindung in den Heizkreislauf flexible Schläuche zur Anwendung kommen. Die Einbaulage ist nicht zwingend vorgegeben, jedoch sollte für eine spätere Reinigung die Entnahme des Rohrbündels problemlos möglich sein.

Die Abgastemperatur soll vor dem Wärmetauschereintritt ca. 120…170°C betragen. Eine erforderliche Essensanierung, wenn nicht schon erfolgt, muss mit dem Bezirksschornsteinfegermeister und einem Heizungsinstallateur abgeklärt werden.

Bitte beachten Sie, dass ein Mindestabstand zwischen Rohrbogen und Schornsteinanschluß von ca. 50 cm für den Einbau benötigt wird.
Die Inbetriebnahme des Abgas-Wärmetauschers darf nur im befüllten Zustand erfolgen!

Wartung/Reinigung

Durch die robuste Konstruktion arbeitet der Abgas-wärmetauscher wartungsfrei. In größeren Abständen ist lediglich eine Reinigung der Rohre erforderlich. Zu diesem Zweck kann das Register komplett dem Gehäuse entnommen werden.
