Filter-Fan-Units (FFUs)

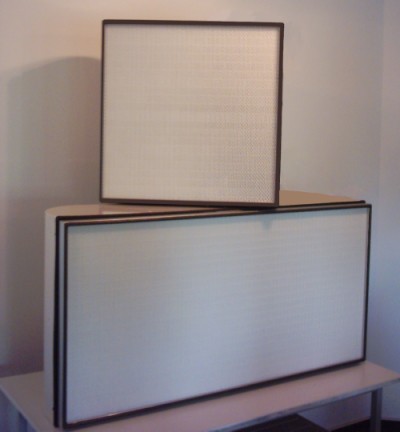

Diese Module bestehen aus einem Vorfilter, Hochleistungsventilator und Schwebstofffilter. Die Gehäuse bestehen aus Aluminium und sind mit abriebfester, glänzender Oberfläche RAL 9010 beschichtet. Die Konstruktion ist verwindungsfrei, selbsttragend und mit Schalldämmung ausgekleidet. Sie werden je nach Bauweise des Reinraums deckenhängend in die Reinraumdecke installiert oder aufgeständert montiert. Die Lüfter- und Filteranzahl für einen Reinraum hängt von verschiedenen Faktoren ab. Filter- und Motorenwechsel an den FFUs werden reinraumseitig durchgeführt.

Je nach Einsatzbereich und Ansprüchen gibt es verschiedene Schwebstofffilterarten:

• HEPA-Filter (High efficiency particulate absorption)
• ULPA-Filter (Ultra Low Penetration Air)
• SULPA-Filter (Super ULPA)

Die Hochleistungsventilatoren werden durch EC-Motoren betrieben. Diese haben eine lange Lebensdauer, sind energiesparend und besonders laufleise. Des Weiteren ist eine Überwachungsfunktion integriert, die den Motor und die Elektronik schützt. Die stufenlose Regelung der Luftmenge erfolgt über die integrierte Elektronik.

Regelung

Eine vollautomatische Konstanthaltung von Temperatur, Feuchte, Druck und Volumenstrom ist durch die angeschlossene Regelung möglich. Partikelzähler, Temperatur-, Feuchte-, Druck- und Volumenstromsensoren lassen sich im Reinraum anbringen und sind über die Regelung von Außen ablesbar.

Patentiert

In eigener Regie haben wir eine Filter-Fan-Unit entwickelt, welche mit einer Klimatisierung ausgestattet ist.

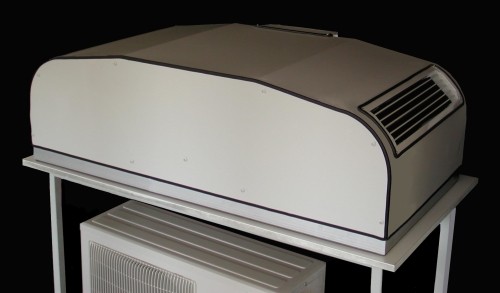

Filter-Fan-Unit mit Klimaaußengerät als Splitanlage

Filter-Fan-Units mit integrierter Kühlung oder Heizung

Unter der immer größer werdenden Nachfrage der thermischen Luftbehandlung in Reinräumen entwickelten wir unsere „herkömmlichen“ Module weiter.

Vor allem die Abführung von zusätzlichen Wärmelasten aus dem Raum, bedingt durch Personal, Arbeitsprozess, Einrichtung und nicht zuletzt die FFU selbst, ist dabei von größter Wichtigkeit.

Dabei integrierten wir die Kühlung und Heizung in unsere Geräte. Die Vorteile der herkömmlichen Module bleiben selbstverständlich erhalten. Vor allem die geringe Bauhöhe von 400 mm eröffnet ein breites Einsatzgebiet. Der Zwischendeckenbereich kann extrem niedrig gewählt werden und somit geht nur Raumvolumen für die Reinraumtechnik verloren. Ein großes Raumvolumen bedeutet auch immer eine größere Investition.

Es ist keine Vorkonditionierung der Luft notwendig. Die bisher notwendige Entfeuchtung ist nicht mehr nötig. Das anfallende Wasser wird sicher abgeführt und der Reinraum wird nicht beeinträchtigt.

Die Geräte werden steckerfertig geliefert. Mit einer individuell angefertigten Regelung ist eine Zusammenschaltung von mehreren Geräten möglich. Somit wird der Zeitaufwand für Planung, Montage und Inbetriebnahme erheblich reduziert. Mit den FFU lassen sich, je nach HEPA-Filter-Wahl, Reinraumklassen von 9 bis 1 DIN EN ISO 14644-1 realisieren.

Bauteile

Gehäuse

Aus Aluminium mit dichter, verwindungssteifer Konstruktion. Einfach dekontaminierbar und beständig gegen Desinfektionsmittel. Gehäuse nach Kundenwunsch pulverbeschichtet oder lackiert.

Ventilator

Hochleistungsradialventilatoren (EC-Technologie) mit rückwärts gekrümmten Schaufeln. Drehzahlregelung von 0 bis 100%, schwingungsentkoppelt am Gehäuse befestigt.

Filter

Vorfilter

Vorfilterelement standardmäßig Filterklasse G3 oder nach Wunsch

Schwebstofffilter:

Standardmäßig Filter Klasse H14 (Abscheidegrad 99,995%), andere Klassen auf Kundenwunsch lieferbar. Aluminiumrahmen eloxiert, beidseitig mit Gitter und Dichtung ausgerüstet.

Kühler/Erhitzer

Die FFU sind mit einem internen Wärmetauscher ausgestattet. Der Betrieb erfolgt mittels Klimakaltwassers. Die Leistung des Tauschers wird kundenspezifisch den Anforderungen angepasst. Aufgrund der hohen Druckreserven des Ventilators im FFU, kann eine Vorfilterstufe, der Wärmetauscher und der Schwebestofffilter gemeinsam installiert werden kann.

Technische Daten

Auf Anfrage können wir Ihnen technische Daten übermitteln.

Kompletter Reinraumarbeitstisch

Bestandteile:

• 1x Reinraumleuchte
• 1x Filter-Fan-Unit (1200mm x 600mm)
• 1x Arbeitsplatte (ca. 1600mm x 800mm)
• Alu-Strangpressprofilen (40mm x 40mm)
• Frontseitiges Hubschiebeteil (ca. hälftiger Hub)
• 1x Vorfilter G3 mit integrierter Filterwechselanzeige
• 1x Ventilator mit EC-Motor (ca. 500 Watt, stufenlose Luftmengenregelung)
• Plexiglas (umlaufend, ca.10mm Luftschlitz als umlaufende Schattenfuge zur Luftentweichung an beiden Seiten und Rückwand)

Extras

• Anbringung von UV-Licht zur Desinfektion gegen Aufpreis

Oberfläche

• Kratz-, schlag-, und säurefest

Farbe

• Silbergrau

Andere Größen und Konstruktionen fertigen wir gern auf Anfrage für Sie an!
